富氢水杯膜电极 – PEM电解槽使用

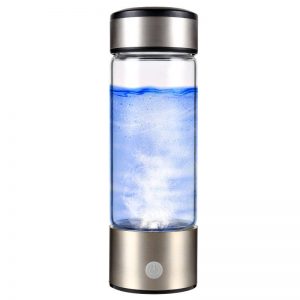

富氢水杯一般分为上下两部分，上端部分是水杯，下端部分是产氢结构，包括电极、电池和控制电路等。制氢水的时按动开关，下端的电极开始产生氢气，氢气溶解在水杯中的饮用水里，大约3~5分钟氢气浓度可达到1.6ppm左右，如果有杯身能够耐受2~3公斤的压力，氢水的浓度能够超过氢气的饱和溶解度，最高可达5ppm。

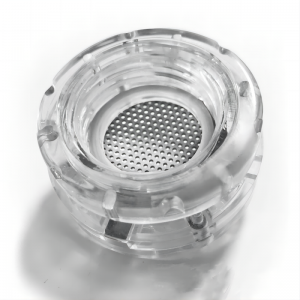

富氢水杯的核心是电解槽，它由膜电极组件、集电器、框架和密封垫等组成，其中，膜电极组件和集电器是电解槽的核心部件，决定着电解槽的使用性能。膜电极组件有阳极、阴极和质子交换膜组成，阳极层电极材料通常有氧化铱、铱钌合金或其混合物、铂金属等，阴极层由铂黑、铂碳等，电解质为质子交换膜，通常为杜邦117或115膜。
PEM电解水制氢膜电极是一种固体聚合物电解质，是一种带有离子交换功能端基的全氟磺酸均质膜，具有优良的耐热性能、机械强度、电化学性能以及化学稳定性能，可在强酸、强碱、强氧化剂介质等苛刻条件下使用，广泛用于 PEM 水电解制氢等领域。溪奕科技电解水制氢技术快速生成1000-1500ppb，有效阻止臭氧和余氯进入杯体上层。
PEM电解水制氢膜电极优势：
1、拥有自主膜电极核心技术，可按照客户催化层需求按需定制；
2、CCM工艺，产品均匀性高，一致性好，可批量化制备；
3、膜电极电流密度高、稳定性强，电压低，电耗小；
4、纯贵金属为电极，无金属溶出，安全性高。
5、氢气可溶解性强，富氢水溶度高。
膜电极保存与使用
产品在使用前必须保持密封包装，一旦开箱后，必须存储在温度 23±5°C，相对湿度50±5%的环境中，避免阳光直射，远离热源及灰尘。产品使用过程中，首先将产品置于生产环境中不少于48小时。
一旦打开包装并暴露在环境下，薄膜将于周围环境下的相对湿度相平衡，其尺寸将会随着所处环境而变化。薄膜在指定并且测量过的温度为23±5℃，相对湿度为50±5%下为指定尺寸。一旦产品打开包装后 1周未使用， 未使用的部分须重新回到原始包装并重新密封。
Nafion（115、116、117）全氟离子交换膜特别适用富氢水杯制氢、吸氢机、富氢水机等。
标准氢浓度：1000-1500ppb
1.厚度和克重性能
| 型号 | 厚度(μm) | 克重(g/m2) |
| Nafion 115 | 125 | 246 |
| Nafion 116 | 150 | 295 |
| Nafion 117 | 175 | 345 |
富氢水杯膜电极
2.物理和其它性能
| 拉伸测试(23°C, 50% RH) | 单位 | 技术指标 |
| 拉伸强度 | MPa | ≥28 |
| 弹性模量 | MPa | ≥200 |
| 断裂伸长率 | % | ≥200 |
富氢水杯膜电极
| 其它性能 | 单位 | 技术指标 |
| 电导率 | S/cm | ≥0.100 |
| 酸容量 | meq/g | 1.05±0.05 |
| 水中溶解氢含量 | ppb | 1000-1500 |
富氢水杯膜电极
3.水解性能
| 水解性能 | 单位 | 技术指标 |
| 含水量 | % | 5.0±3.0 |
| 吸水率 | % | ≥50.0±5.0 |
